FL36RBL
Product Standard BLDC motor

FL36RBL

36mm DC brushless motor, 24VDC, circular
option:
  • FL36RBL
  • FL36RBL
  • FL36RBL
  • FL36RBL

特性概要 ( General Specifications )

绕组连接方式 ( Winding Type )

星形 ( Star connection)

霍尔分布角度 ( Hall Effect Angle )

120度电角度 ( Electrical Angle of 120 degree)

径向间隙 ( Radial Play )

0.02mm@450g

轴向间隙 ( Axial Play )

0.08mm@450g

最大径向负载 ( Max radial force )

15N  距法兰10mm ( 10mm From the flange)

最大轴向负载 ( Max axial force )

10N

介电强度 ( Dielectric Strength )

600VAC/1S

绝缘电阻 ( Insulation Resistance )

100MΩ, 500VDC

环境温度 ( Ambient Temperature )

-20°C   ~   +50°C

绝缘等级 (Insulation Class)

Class B


接线说明(Electric Connection)

引出线型号Type

引出线颜色Color

功能Functions

UL1061 AWG26

红色  ( Red )

霍尔电源正  ( Vcc )


蓝色  ( Blue )

霍尔 U ( Hu )


绿色  ( Green )

霍尔 V ( Hv )


白色  ( White )

霍尔 W ( Hw )


黑色  ( Black)

霍尔电源负 ( GND )

UL1061 AWG24

黄色  ( Yellow )

U相 ( Phase U )


红色  ( Red )

V相 ( Phase V )


黑色  ( Black)

W相 ( Phase W )


电性能 (Electrical Specifications)


单 位 (Unit)

FL36RBLS40-24V-4818A

FL36RBLS57-24V-4524A

极数  ( Number of poles )


8

相数  ( Number of phases )


3

额定电压 ( Rated  voltage )

VDC

24

额定转矩 ( Rated torque)

mN.m

36

50

连续运行转矩 ( Continuous stall torque)

mN.m

43

60

额定速度 ( Rated speed )

RPM

4800

4500

额定功率 ( Rated power )

W

18

24

峰值转矩 ( Peak torque )

mN.m

108

150

峰值电流 ( Peak current )

A

3.4

3.8

线电阻 ( Line to line resistance )

ohms@20℃

2.4

2

线电感 ( Line to line inductance )

mH

2.1

2.0

转矩常数 ( Torque constant )

mN.m/A

32.4

39.8

反电势 ( Back EMF )

Vrms/KRPM

2.4

2.95

转动惯量 ( Rotor inertia )

g.cm2

14

24

机身长度 ( Motor length )   L

mm

40

55

重量 ( Weight )

Kg

0.16

0.25


该款电机可以根据客户需求定制。

The motor can be designed &manufactured with customized request.

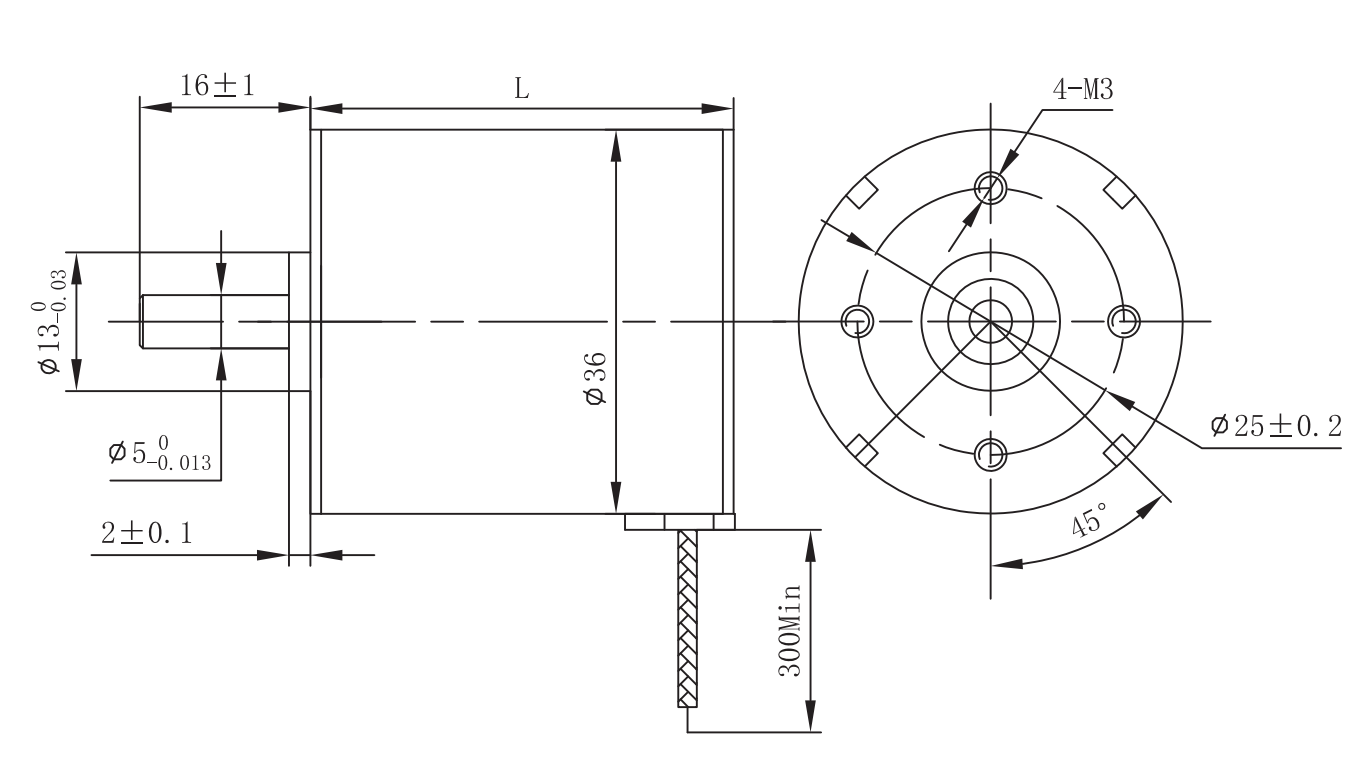

Motor size


Download
FL36RBLS40-24V-4818A 144.59 KB
FL36RBLS57-24V-4524A 555.93 KB
