FL45BLWH
Product Outer rotor BLDC motor

FL45BLWH

Φ 45mm strong torque external rotor brushless motor, 24VDC, sintered magnetic steel
option:
  • FL45BLWH
  • FL45BLWH
  • FL45BLWH
  • FL45BLWH

特性概要 ( General Specifications )

绕组连接方式 ( Winding Type )

星形 ( Star connection)

霍尔分布角度 ( Hall Effect Angle )

120度电角度 ( Electrical Angle of 120 degree)

径向间隙 ( Radial Play )

0.02mm@450g

轴向间隙 ( Axial Play )

0.08mm@450g

最大径向负载 ( Max radial force )

20N  距法兰10mm ( 10mm From the flange)

最大轴向负载 ( Max axial force )

10N

介电强度 ( Dielectric Strength )

600VAC/1S

绝缘电阻 ( Insulation Resistance )

100MΩ, 500VDC

环境温度 ( Ambient Temperature )

-20°C   ~   +55°C

绝缘等级 (Insulation Class)

Class F


接线说明(Electric Connection)

引出线型号

Type

引出线颜色

Color

功能

Functions




UL1061 AWG26

红色  ( Red )

霍尔电源正  ( Vcc )


绿色  ( Green )

霍尔 U ( Hu )


蓝色  ( Blue )

霍尔 V ( Hv )


灰色  ( Grey )

霍尔 W ( Hw )


黑色  ( Black)

霍尔电源负 ( GND )

UL1007 AWG20

棕色  (Brown )

U相 ( Phase U )


橙色  ( Orange)

V相 ( Phase V )


黄色  ( Yellow )

W相 ( Phase W )


电性能 (Electrical Specifications)


单 位 (Unit)

FL45BLWH21-24V-4452A-2

极数  ( Number of poles )


14

相数  ( Number of phases )


3

额定电压 ( Rated  voltage )

VDC

24

额定转矩 ( Rated torque)

mN.m

112

连续运行转矩 ( Continuous stall torque)

mN.m

135

额定速度 ( Rated speed )

RPM

4400

额定功率 ( Rated power )

W

50

峰值转矩 ( Peak torque )

mN.m

336

峰值电流 ( Peak current )

A

9

线电阻 ( Line to line resistance )

ohms@20℃

0.75

线电感 ( Line to line inductance )

mH

0.42

转矩常数 ( Torque constant )

mN.m/A

37

反电势 ( Back EMF )

Vrms/KRPM

3.1

转动惯量 ( Rotor inertia )

g.cm2

135

机身长度 ( Motor length )

mm

21.5

重量 ( Weight )

Kg

0.13


该款电机可以根据客户需求定制。

The motor can be designed &manufactured with customized request.

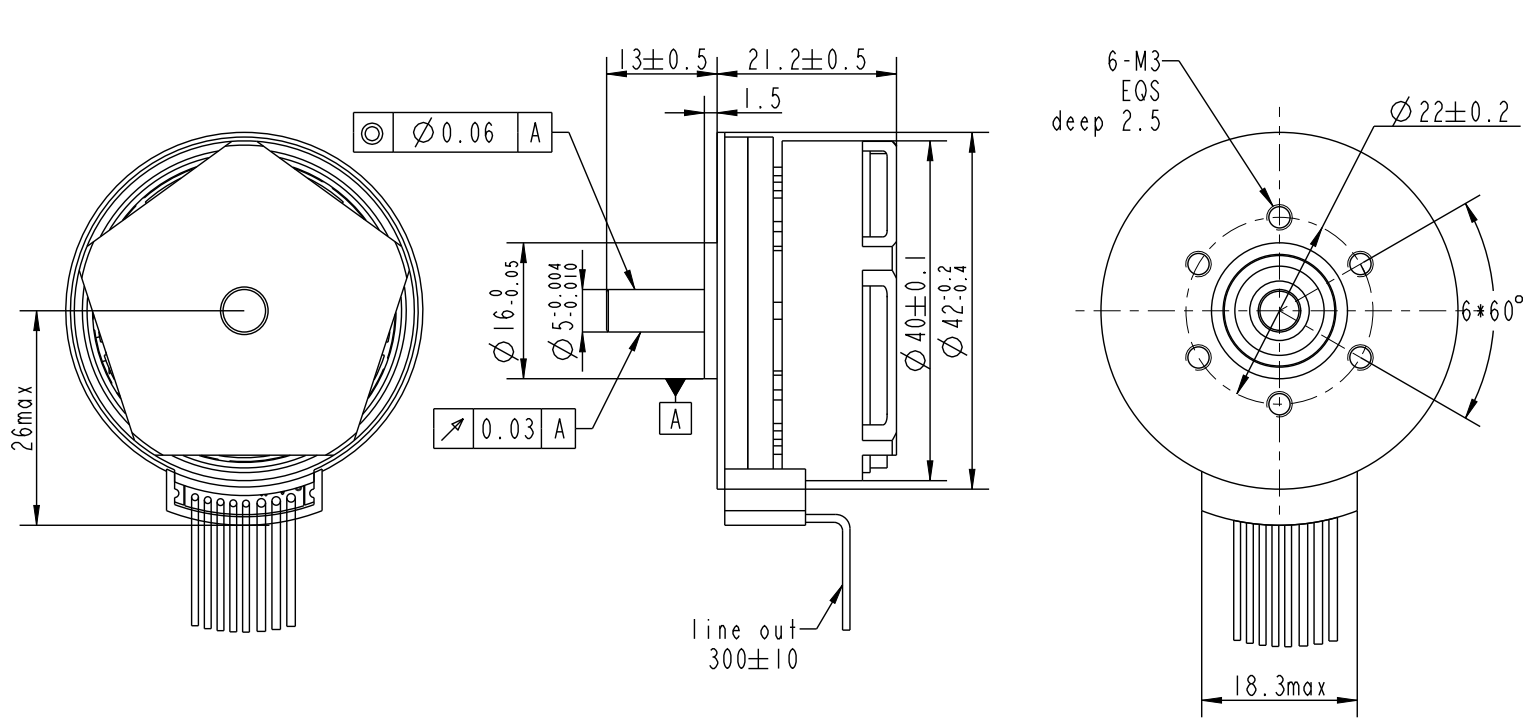

Motor size


Download
