FL90BLW
Product Outer rotor BLDC motor

FL90BLW

Φ 90mm outer rotor brushless motor, 24VDC, 48VDC
option:
  • FL90BLW
  • FL90BLW
  • FL90BLW
  • FL90BLW

特性概要 ( General Specifications )

绕组连接方式 ( Winding Type )

星形 ( Star connection)

霍尔分布角度 ( Hall Effect Angle )

120度电角度 ( Electrical Angle of 120 degree)

径向间隙 ( Radial Play )

0.02mm@450g

轴向间隙 ( Axial Play )

0.08mm@450g

最大径向负载 ( Max radial force )

110N  距法兰10mm ( 10mm From the flange)

最大轴向负载 ( Max axial force )

45N

介电强度 ( Dielectric Strength )

600VAC/1S

绝缘电阻 ( Insulation Resistance )

100MΩ, 500VDC

环境温度 ( Ambient Temperature )

-20°C   ~   +50°C

绝缘等级 (Insulation Class)

Class B


接线说明(Electric Connection)

接插件型号Connector Model

Pin位Pin number

功能Functions

MOLEX:39-28-1083

PIN3

霍尔电源正  ( Vcc )


PIN1

霍尔 U ( Hu )


PIN2

霍尔 V ( Hv )


PIN5

霍尔 W ( Hw )


PIN6

霍尔电源负 ( GND )


PIN7

U相 ( Phase U )


PIN8

V相 ( Phase V )


PIN4

W相 ( Phase W )


电性能 (Electrical Specifications)


单 位 (Unit)

FL90BLW27-24V-27130A

FL90BLW40-48V-16170A

极数  ( Number of poles )


22

相数  ( Number of phases )


3

额定电压 ( Rated  voltage )

VDC

24

48

额定转矩 ( Rated torque)

N.m

0.457

0.964

连续运行转矩 ( Continuous stall torque)

N.m

0.548

1.157

额定速度 ( Rated speed )

RPM

2700

1670

额定功率 ( Rated power )

W

130

169

峰值转矩 ( Peak torque )

N.m

1.6

3

峰值电流 ( Peak current )

A

23

13

线电阻 ( Line to line resistance )

ohms@20℃

0.21

0.65

线电感 ( Line to line inductance )

mH

0.19

0.9

转矩常数 ( Torque constant )

mN.m/A

70.2

241

反电势 ( Back EMF )

Vrms/KRPM

5.2

17.9

转动惯量 ( Rotor inertia )

g.cm2

3000

5000

机身长度 ( Motor length )       L

mm

27

40

重量 ( Weight )

Kg

0.6

1


该款电机可以根据客户需求定制。

The motor can be designed &manufactured with customized request.

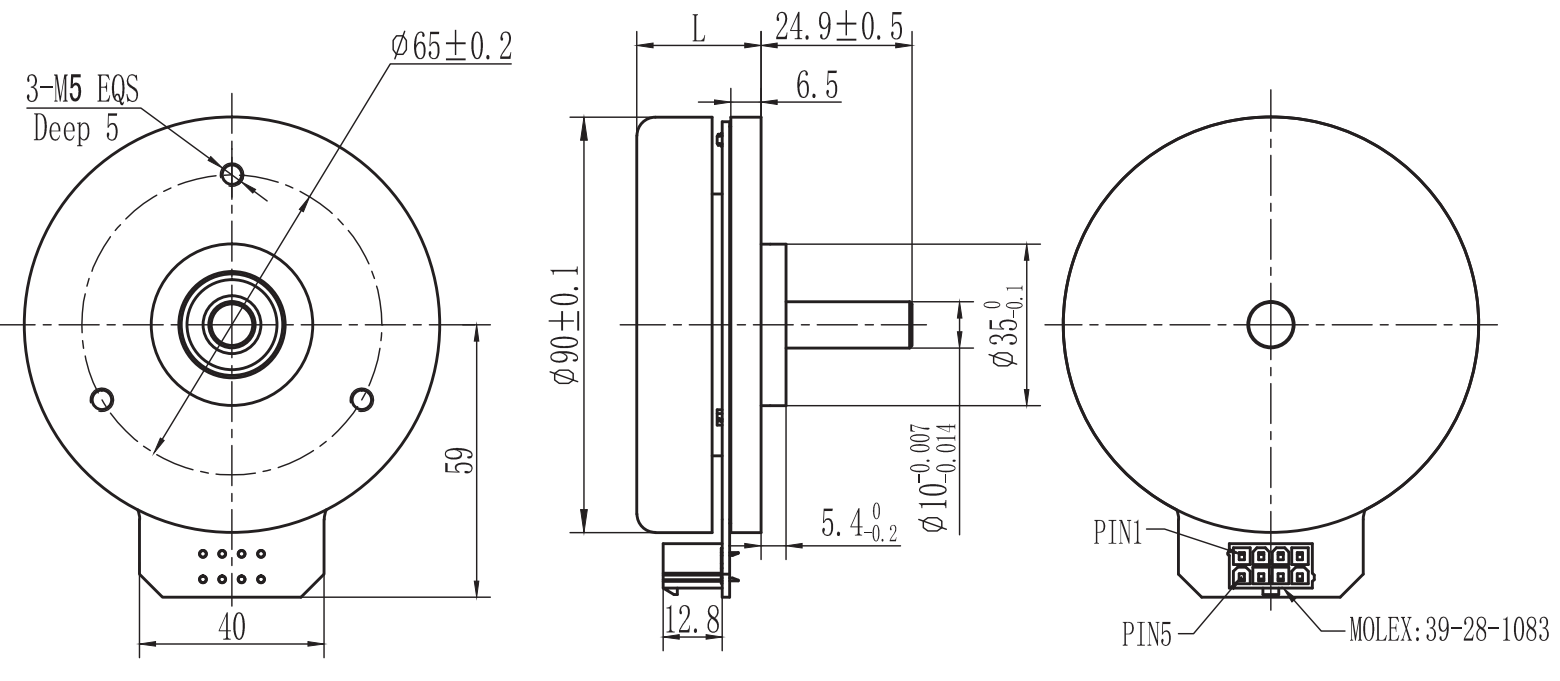

Motor size


Download
FL90BLW27-24V-27130A 166.86 KB
FL90BLW40-48V-16170A 166.18 KB
