霍尔分布角度 ( Hall Effect Angle )

120度电角度 ( Electrical Angle of 120 degree)

径向间隙 ( Radial Play )

0.02mm@450g

轴向间隙 ( Axial Play )

0.08mm@450g

最大径向负载 ( Max radial force )

10N  距法兰10mm ( 10mm From the flange)

最大轴向负载 ( Max axial force )

2N

介电强度 ( Dielectric Strength )

600VAC/1S

绝缘电阻 ( Insulation Resistance )

100MΩ, 500VDC

环境温度 ( Ambient Temperature )

-20°C   ~   +50°C

绝缘等级 (Insulation Class)

Class B

UL1007 AWG26

黄色  (Yellow )

霍尔电源正  ( Vcc )

蓝色  ( Blue )

霍尔 U ( Hu )

橙色  ( Orange )

霍尔 V ( Hv )

棕色  ( Brown )

霍尔 W ( Hw )

白色  ( White )

霍尔电源负 ( GND )

UL1007 AWG26

绿色  ( Green )

U相 ( Phase U )

红色  ( Red)

V相 ( Phase V )

黑色  ( Black)

W相 ( Phase W )

极数  ( Number of poles )

4

相数  ( Number of phases )

3

额定电压 ( Rated  voltage )

VDC

24

24

48

额定转矩 ( Rated torque)

mN.m

22

50

40

连续运行转矩  ( Continuous stall torque)

mN.m

26

60

48

额定速度 ( Rated speed )

RPM

3000

7800

10000

额定功率 ( Rated power )

W

7

40

40

峰值转矩 ( Peak torque )

mN.m

66

150

120

峰值电流 ( Peak current )

A

1.5

5.6

2.9

线电阻 ( Line to line resistance )

ohms@20℃

14.2

0.86

2.3

线电感 ( Line to line inductance )

mH

7

0.55

1.45

转矩常数 ( Torque constant )

mN.m/A

46.3

27

41.8

反电势 ( Back EMF )

Vrms/KRPM

3.43

2.0

3.1

转动惯量 ( Rotor inertia )

g.cm2

7.95

23.55

23.55

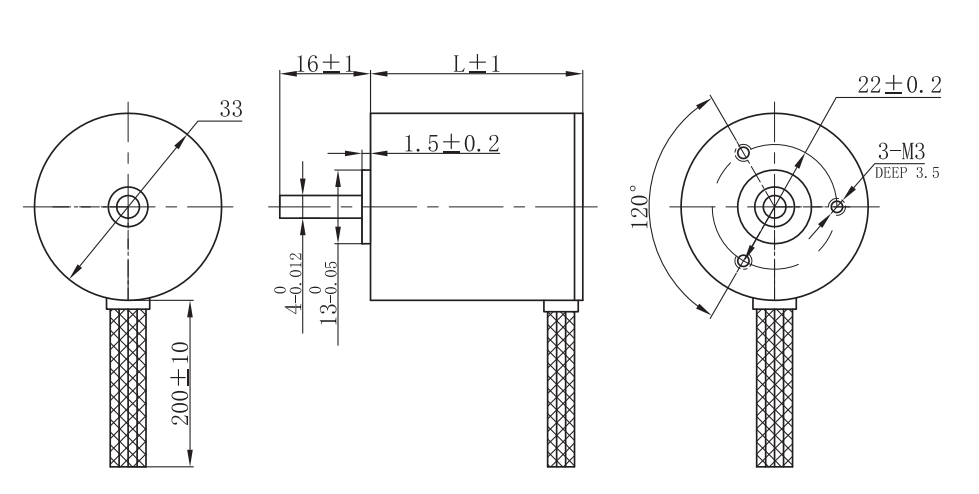

机身长度 ( Motor length )   L

mm

38

80

80

重量 ( Weight )

Kg

0.085

0.2

0.2
