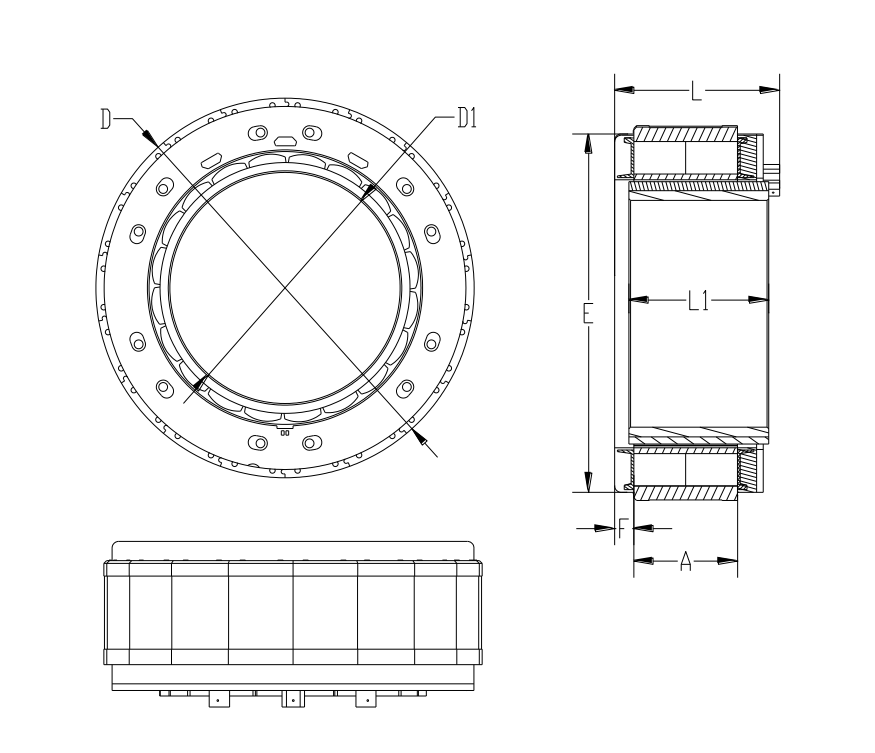

定子外径D

115mm

115mm

js9

定子长度L

39mm

68mm

±1

转子内径D1

74mm

74mm

H8

转子长度L1

32.7mm

57.7mm

±0.25

灌胶面外圆E

112mm

112mm

±0.2

灌胶面高度F

5.5mm

5.5mm

±0.3

霍尔分布角度(Hall Effect Angle )

120度电角度 ( Electrical Angle of 120 degree)

介电强度( Dielectric Strength )

1000VAC/1S

绝缘电阻( Insulation Resistance )

100MΩ, 500VDC

环境温( Ambient Temperature )

-20°C   ~   +50°C

绝缘等级(Insulation Class)

Class B

红色  ( Red )

UL2464 AWG26

Hall is optional

霍尔电源正  ( Vcc )

蓝色  ( Blue )

霍尔 W ( Hw )

绿色  ( Green )

霍尔 V ( Hv )

白色  ( White )

霍尔 U ( Hu )

黑色  ( Black )

霍尔电源负 ( GND )

黄色  ( Yellow )

UL1332 AWG18

U相 ( Phase U )

红色  ( Red )

V相 ( Phase V )

黑色  ( Black)

W相 ( Phase W )

极数  ( Number of poles )

30

30

相数  ( Number of phases )

3

3

额定电压 ( Rated  voltage )

VDC

48

48

额定转矩 ( Rated torque)

N.m

3.9

9.51

额定电流(Rated current)

A

14.1

15.1

额定速度 ( Rated speed )

RPM

1400

620

额定功率 ( Rated power )

W

570

620

最大转速(Maximum speed)

RPM

1900

850

峰值转矩 ( Peak torque )

N.m

17.1

31.4

峰值电流 ( Peak current )

A

49

52

线电阻 ( Line to line resistance )

ohms@20℃

0.15

0.32

线电感 ( Line to line inductance )

mH

0.25

0.48

转矩常数 ( Torque constant )

Nm/A

0.293

0.662

反电势 ( Back EMF )

Vrms/KRPM

17.7

40

机身长度 ( Motor length )

mm

39

68

重量 ( Weight )

g

1110

2200

电气时间常数(Electrical time constant)

ms

1.7

1.8
